Основные характеристики гибкой светодиодной панели 105LEDs

1. Расположение 105 светодиодов высокой яркости для более равномерного освещения

Эта гибкая светодиодная подсветка, разработанная с использованием 105 высококачественных светодиодов SMD2835, обеспечивает data-start="1520" data-end="1541">до 3500 люмен с превосходной стабильностью яркости. По сравнению со световыми листами меньшей плотности он обеспечивает более плавное освещение с меньшим количеством видимых горячих точек, что делает его идеальным для приложений с подсветкой премиум-класса.

2. Конструкция с одним светодиодом для резки нестандартных форм

Каждый светодиод можно обрезать индивидуально, что позволяет установщикам создавать индивидуальные схемы освещения, не затрагивая окружающие светодиоды. Эта гибкая режущая структура значительно сокращает отходы при установке и особенно подходит для нестандартных световых коробов, изогнутых дисплеев и нестандартных вывесок.

3. Гибкая конструкция FPC для плоских и изогнутых световых коробов

Построенный на высококачественной гибкой печатной плате FPC, легкий лист легко сгибается и подходит для плоских, изогнутых или круглых поверхностей. Он обеспечивает превосходную механическую гибкость, сохраняя при этом стабильные электрические характеристики, что упрощает установку в творческих проектах архитектурного и коммерческого освещения.

4. Оптимизирован для тонких световых коробов и вывесок

Благодаря углу луча 120°, компактной структуре и высокой светоотдаче этот лист специально разработан для тонкие световые короба, тканевые световые короба, рекламные дисплеи, графика для розничной торговли и световые вывески, обеспечивающие равномерную подсветку по всей панели.

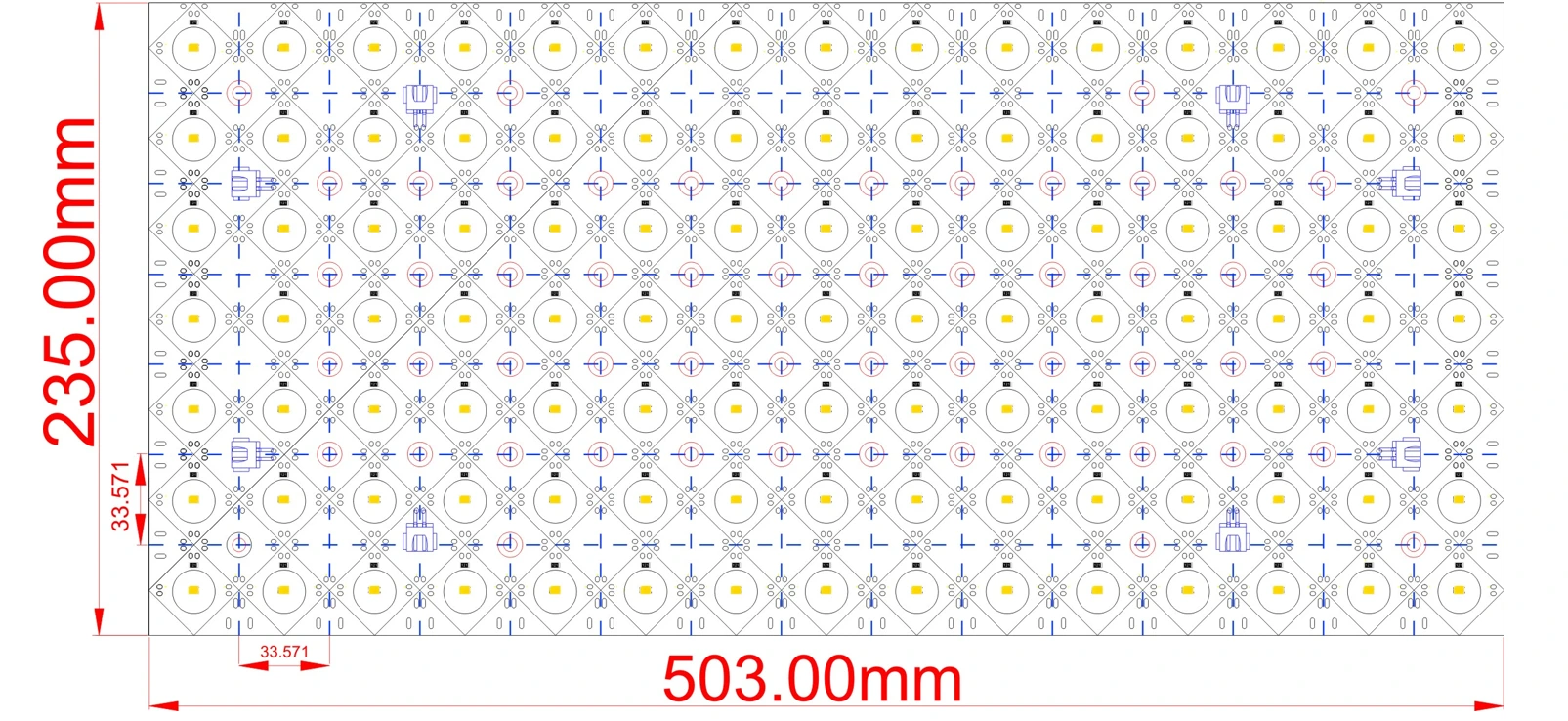

Размеры гибкого светодиодного листа 105LEDS

105LEDS Гибкая светодиодная подсветка Способ подключения проводов для больших токов

1. Разъем Т-типа основного кабеля имеет размеры 2*2,5 мм², что позволяет выдерживать перегрузку по току МАКС. 20 А. (означает, что несимметричное соединение 240 Вт при 12 В постоянного тока, несимметричное соединение 480 Вт при 24 В постоянного тока)

2. Максимальный ток клеммы подключения FPC составляет 4–5 А (60 Вт (12 В постоянного тока)). Если мощность большая, вам следует подключить несколько кабелей питания и соединительных кабелей по мере необходимости.

3. Рекомендуется использовать квалифицированный импульсный источник питания. (с защитой от перенапряжения при коротком замыкании, защитой от перегрузки и сертификатом безопасности)

4. Пожалуйста, подключайте в соответствии с положительным и отрицательным полюсами, отмеченными на корпусе, серый провод подключается к положительному полюсу источника питания, а белый провод подключается к отрицательному полюсу источника питания.

5. Импульсный источник питания и контроллеры должны работать в вентилируемом, сухом помещении, а импульсные источники питания обычно используют только 80 % мощности.

Способы подключения и руководство по установке гибкого светодиодного фонаря 105LEDS Листы

Наша светодиодная лампа листы поддерживают две стандартные конфигурации проводки, подходящие для проектов любого размера, а также доступны дополнительные масштабируемые решения для установки на больших площадях. Обе основные конфигурации можно быстро установить с помощью соответствующих аксессуаров, указанных ниже.

Метод 1: каскадное соединение Соединение (рисунок) 1)
Идеально подходит для компактных макетов с небольшим количеством светодиодных листов.
1. Подключите один конец проводов подключения листа к источнику питания к разъему светодиодного листа, а противоположный конец подключите к источнику питания.
2. Для установки на несколько листов: используйте провода для соединения листов, чтобы соединить соседние клеммы двух листов со светодиодной подсветкой. Повторите этот шаг для последовательного каскадного подключения дополнительных листов.

Важное примечание: максимальный размер каскадное подключение количество на одну цепь зависит от модели продукта. Для систем с напряжением 12 В или 24 В постоянного тока всегда проверяйте точный предел, указанный в технических характеристиках продукта. Превышение этого значения приведет к заметному падению напряжения, неравномерной яркости по всей длине и риску перегрузки источника питания. Для более крупных установок установите более мощный источник питания, используйте описанный ниже метод разветвления или разверните несколько источников питания для независимой зональной подачи питания.

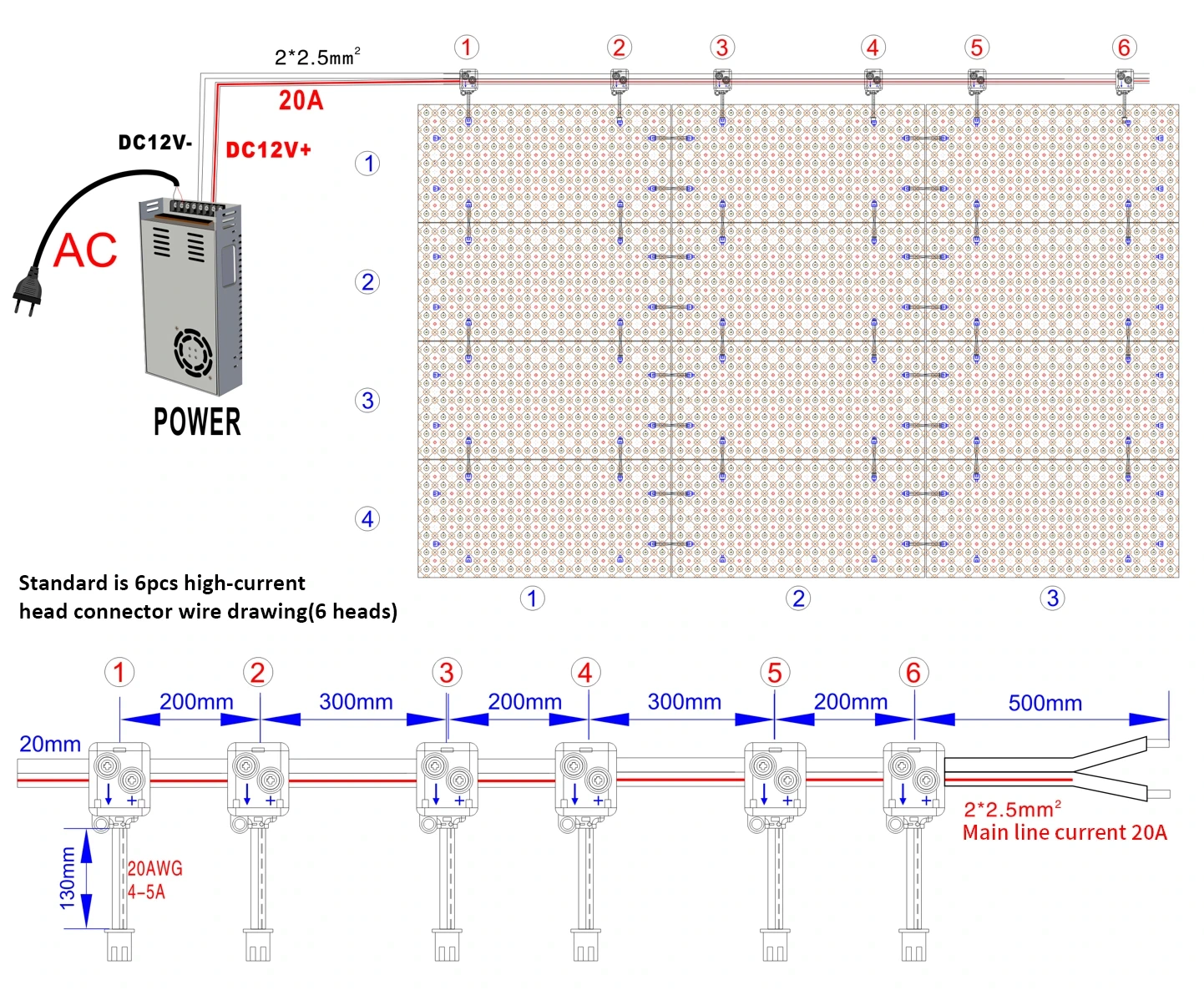

Метод 2: подключение основного кабеля (рисунок) 2)
Рекомендуется для установки на больших площадях с большим количеством светодиодных листов, чтобы обеспечить стабильную работу и равномерную светоотдачу по всему пространству.
1. Подключите основную магистраль разъема основного кабеля к источнику питания.
2. Разъем основного кабеля имеет несколько выходов для формирования независимых ответвлений.
3. На каждой отдельной ветви выполните шаги каскадного подключения, описанные в методе 1, чтобы соединить листы светодиодных светильников отдельно.

Эта распределенная конструкция проводки сводит к минимуму длительное падение напряжения и позволяет избежать перегрузки одной цепи. Обратите внимание, что это не единственное решение высокой мощности — использование нескольких источников питания для независимого зонального питания также является стандартным и надежным подходом для очень крупных или многозонных проектов.

105LEDS Гибкий Светодиодный лист для резки и Предложения

Наши светодиодные листы FPC можно обрезать до нестандартных размеров, чтобы они соответствовали вашей схеме установки. Следуйте приведенным ниже инструкциям, чтобы не повредить внутреннюю схему и обеспечить нормальную работу.
✅ Допустимый разрез (левая панель): разрешены как прямые разрезы (горизонтальные/вертикальные вдоль линий сетки), так и диагональные разрезы при условии обрезки по обозначенным границам блока, чтобы сохранить полные группы цепей светодиодов. На схеме показаны примеры правильного диагонального раскроя; Прямые перпендикулярные разрезы вдоль сетки также следуют этому действующему правилу резки.
❌ Недопустимая резка (правая панель): разрезание неполных схем или обрезка диагональной полосы только с одной группой светодиодов приведет к разрыву внутренней цепи и приведет к неисправности частичных светодиодов.

Важные меры предосторожности
1. Правила единиц обрезки
• Для прямых разрезов (горизонтальных или вертикальных вдоль линий сетки, т. е. резки в положительном направлении) допустимый минимум режущим блоком является 1 полная группа светодиодов.
• Для диагональной резки обрезанный раздел должен содержать как минимум 2 полные группы светодиодов. Разрезание светодиодной ленты по одной диагонали приведет к разрыву внутренней цепи и выходу светодиода из строя.
• Всегда режьте немного дальше отмеченной линии разреза, чтобы получить чистый полный разрез. По возможности избегайте обрезки соединителей.

2. Операция резки
• Используя острые ножницы, аккуратно прорежьте лист FPC на всю толщину. Перед установкой удалите заусенцы на кромках среза.

3. Требования к установке
• Оставляйте зазор 1–2 мм между соседними разрезанными листами FPC во время сборки. Листы не должны напрямую контактировать с металлическими поверхностями.

3. Изоляция кромок
• Загерметизируйте и изолируйте все обрезанные края и открытые площадки для пайки изоляционной лентой или клеем, чтобы предотвратить короткое замыкание.

105LEDs Гибкий светодиодный светильник на печатной плате Лист Аксессуары

<тело>

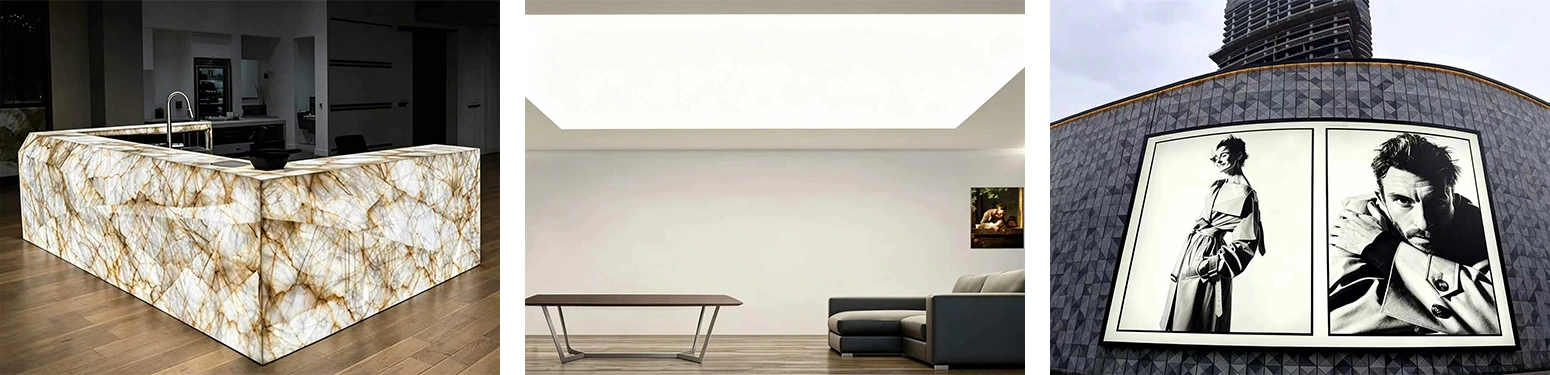

Рекомендуемые приложения для гибкого светодиодного фонаря 105LEDS Лист

1. Подсветка мрамора и камня с подсветкой

Создавайте бесшовное освещение для панелей из полупрозрачного мрамора, оникса, кварца и акрилового камня. Ультратонкий гибкий светодиодный лист равномерно распределяет свет по столешницам, стойкам регистрации, декоративным стенам и декоративной мебели, помогая устранить перенапряжения и одновременно подчеркнуть естественную текстуру каменных материалов премиум-класса.

2. Светящиеся и натяжные потолки

Идеально подходит для больших потолков с подсветкой и систем натяжных потолков, где требуется равномерная яркость и гибкая установка. Разрезаемый светодиодный световой лист можно разместить вокруг потолочных рам, проемов системы отопления, вентиляции и кондиционирования воздуха и структурных препятствий, обеспечивая при этом мягкое бестеневое освещение на широких поверхностях потолка.

3. Изогнутые и круглые световые короба

Гибкая основа FPC позволяет листу соответствовать изогнутым поверхностям, что делает его подходящим для круглых световых коробов, цилиндрических дисплеев и креативного архитектурного освещения проекты.

Информация об упаковке и доставке гибкого светодиодного фонаря 105LEDS Лист

Изображение аксессуаров	Название аксессуаров	Основные характеристики	Описание аксессуаров
	Лист на лист соединительные провода (2шт свободно)	Соединительный кабель, 20AWG, ток 4–5 А, стандартная длина кабеля 70 мм, кабели специальной длины могут быть изготовлены по индивидуальному заказу	При использовании для подключения обоих листов FPC каждый лист предоставляет 2 шт. бесплатно
	Лист для подключения connection провода (2шт свободно)	Кабель питания, 20AWG, ток 4–5 А, стандартная длина кабеля 140 мм, может быть настроена специальная длина кабеля	При использовании для подключения источника питания на каждый лист предоставляется 2 шт. бесплатно
	Разъем основного кабеля （Необязательно аксессуары）	Размер изделия: 21*15*10,8 мм Стандартно 6 шт. чертеж провода сильноточного разъема головки (6 головок)	Этот основной кабель представляет собой сильноточный разъем для листа FPC, с помощью которого можно регулировать расстояние между каждым разъемом. Расстояние между разъемами и количество разъемов может быть индивидуальный
