Основные характеристики адресных RGB COB светодиодных лент с боковым излучением

1. Инновационная конструкция с боковым излучением для экстремального бокового изгиба.

В отличие от традиционных светодиодных лент с верхним излучением, эта специализированная светодиодная лента COB с боковым расположением излучает свет горизонтально от края платы. Благодаря минимальному диаметру изгиба всего 20 мм , печатная плата может изгибаться вбок вдоль плоских поверхностей. Это позволяет разработчикам обматывать ленту вокруг сложных вертикальных контуров, 3D-вывесок и круглых рамок без перегибов или обрыва цепи.

2. Динамическое управление на уровне пикселей с использованием микросхемы SPI 2811

Благодаря встроенному протоколу SPI 2811 , эта адресная лента позволяет создавать независимые динамические эффекты с 20 адресуемыми пикселями на метр . В сочетании с внешним контроллером цвета Magic Color она оживляет дизайн с помощью великолепных эффектов текущей воды, бегущих огней, метеоров и смешивания цветов , предлагая высоко настраиваемое цифровое освещение для коммерческих помещений.

3. Бесшовное смешивание цветов RGB без точек при 720 светодиодах/м²

Благодаря размещению невероятного количества светодиодных чипов — 720 на метр — на сплошной подложке Chip-on-Board, эта лента обеспечивает идеально равномерное, без точек, RGB-освещение . Цвета безупречно смешиваются внутри люминофорного покрытия, предотвращая появление бликов или «пикселизации» при использовании внутри неглубоких неоновых корпусов или глянцевых витрин магазинов .

4. Питание коммерческого класса 24 В и двухслойная печатная плата 1 унция.

Разработанная для сложных архитектурных проектов, эта лента работает от стабильной системы постоянного тока 24 В и обеспечивает мощный световой поток высокой интенсивности 16,5 Вт/м . Двухслойная печатная плата из меди 1 унция/1 унция обеспечивает высокоэффективное рассеивание тепла и минимальное падение напряжения на длине 5 метров, что подтверждается сертификатами CE и RoHS и 3-летней гарантией.

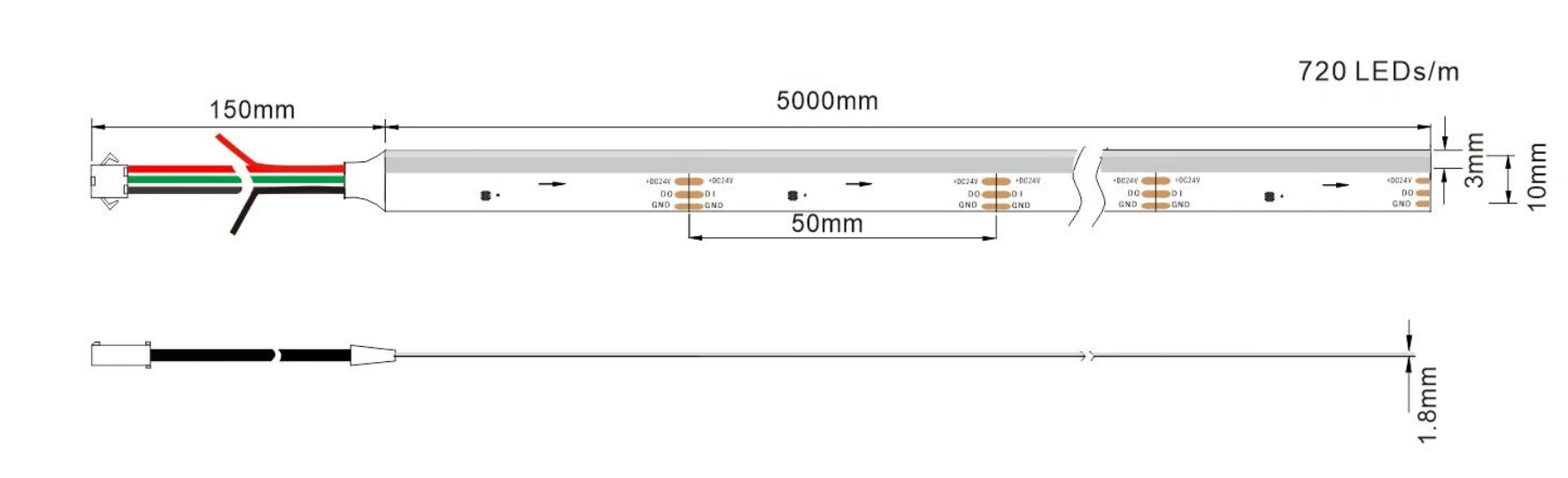

Размеры адресных RGB COB светодиодных лент с боковым излучением.

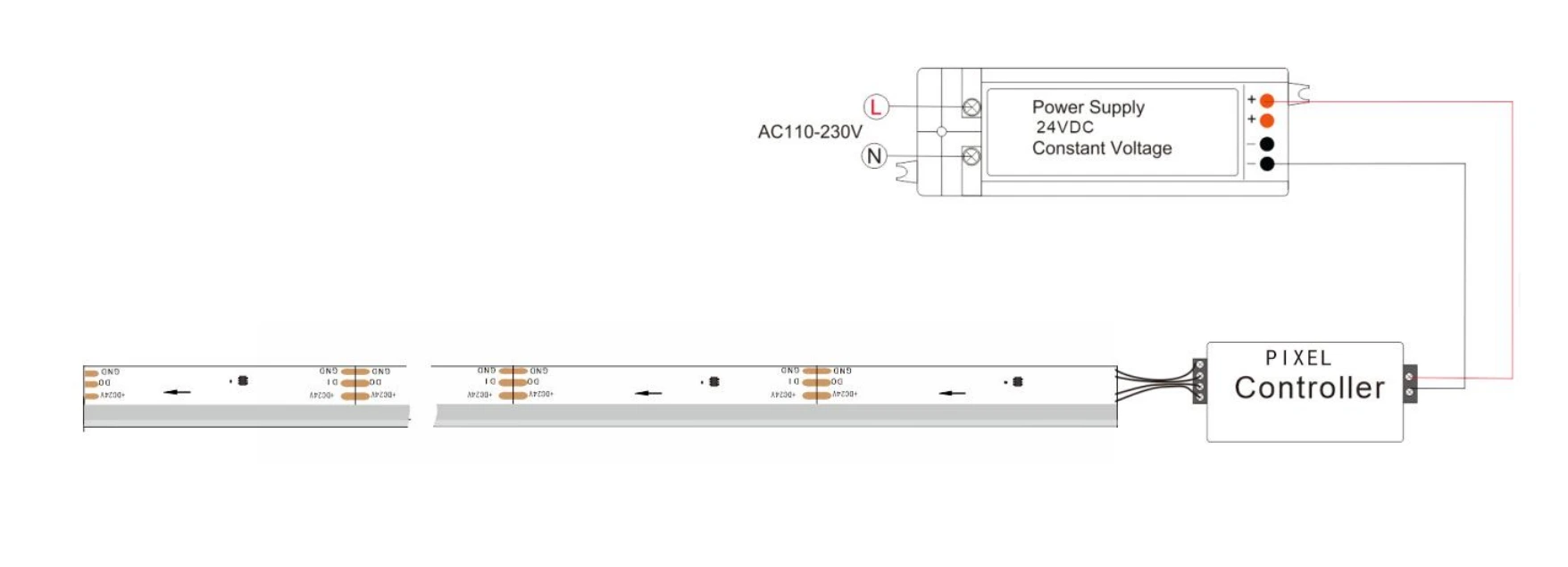

Схема подключения и руководство по установке адресных RGB COB светодиодных лент с боковым излучением.

Адресуемые RGB COB светодиодные ленты с боковым излучением: выбор и технические характеристики контроллеров светодиодов.

Картина	Номер модели.	Рабочее напряжение	Рабочий ток	Рабочая температура	Измерение	Особенность
	Светодиодный пульт дистанционного управления СП648Е (Для RGB-светодиодов)	DC5В~24В	12 мА~25 мА	-20~60 °C	55*26*12 мм	Поддержка управления через приложение и дистанционного управления 2,4 ГГц.	Поддержка до 600 однопроводных микросхем драйверов RZ RGB LED.	Встроенные разнообразные музыкальные и динамические эффекты, поддержка паузы эффектов, многопараметрическая регулировка.
	Светодиодный пульт дистанционного управления СП649Е (Для светодиодов RGBW)						Поддержка до 450 однопроводных микросхем драйверов RZ RGB LED.
Картина	Номер модели.	Рабочая температура	Рабочая мощность	Потребление электроэнергии	порт передачи данных	Масса	Размеры
	Контроллер светодиодов К1000-С Максимальное разрешение: 1*512 пикселей (DMX) / 1024 пикселя (SPI)	-30～85℃	DC5V ‐24V	2 Вт	3-контактный клеммный разъем	0,35 кг	159*89*24 мм
	Контроллер светодиодов К-4000С Максимальное разрешение: 4*512 пикселей (DMX) / 1024 пикселя (SPI)	-20～75℃	DC12V ‐24V	5 Вт	3-контактный клеммный разъем	0,8 кг	215*146*30 мм
	Контроллер светодиодов К-8000С Максимальное разрешение: 8*512 пикселей (DMX) / 1024 пикселя (SPI)	-20～85℃	5 В постоянного тока или 12-24 В постоянного тока	5 Вт	3-контактный клеммный разъем	0,8 кг	180*120*30 мм

Нажмите здесь, чтобы запросить бесплатную смету на светодиодные ленты YS-RNCOBRGB720C10SVD.

Рекомендуемые области применения адресных RGB COB светодиодных лент с боковым излучением

1. Сложные светодиодные неоновые вывески и объемные 3D-буквы.

Профиль с боковым изгибом — идеальный инструмент для изготовления нестандартных неоновых RGB-вывесок и объемных 3D-букв. Его уникальная форма позволяет точно повторять контуры букв, проецируя яркие, адресуемые цветные потоки с абсолютно равномерным распределением света.

2. Скрытая подсветка по краям и окантовка стен.

Идеально подходит для скрытой линейной подсветки по периметру стен в отелях, роскошных жилых помещениях и неглубоких потолочных нишах. Поскольку свет излучается вбок, его можно установить заподлицо в узких темных архитектурных проемах, чтобы мягко, без бликов, менять цвет и освещать стены и конструкции.

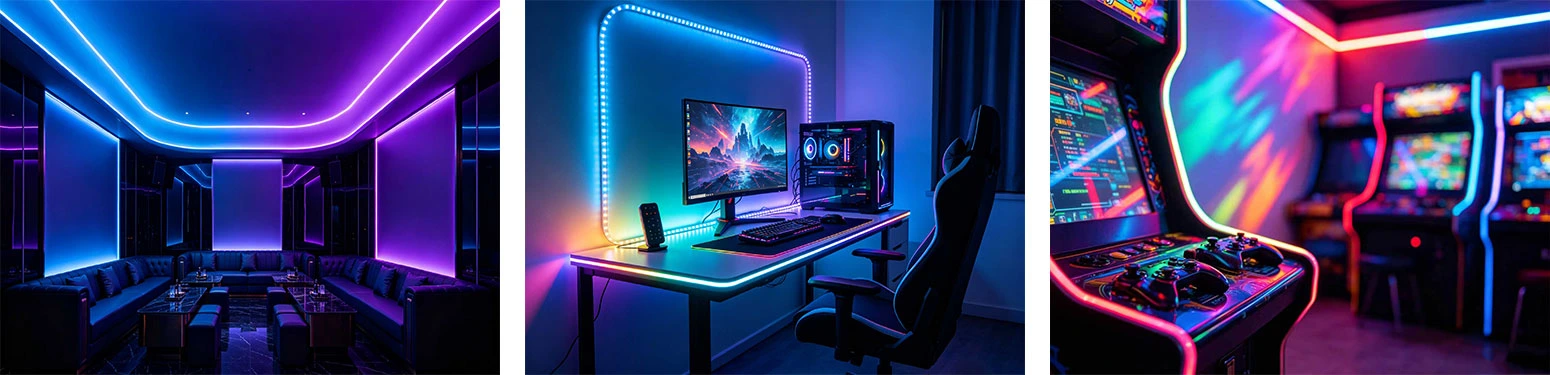

3. Захватывающие аркадные, игровые и развлекательные зоны.

Исключительный выбор для обозначения контуров игровых консолей, аркадных автоматов и торговых автоматов . Сочетание адресуемых «магических» цветов SPI 2811 и прочной конструкции с боковым обзором позволяет ему выдерживать крутые изгибы и сильную вибрацию, обеспечивая при этом динамичные режимы с высокой видимостью , которые повышают вовлеченность игроков.

Варианты водонепроницаемости и степени защиты IP для светодиодных лент COB (в зависимости от ширины)

Картина
Описание	Серия экструзионных силиконовых профилей	Полая прозрачная силиконовая серия	Полые двухцветные силиконовые экструзионные профили	Серия полых дугообразных силиконовых экструзионных профилей	Серия экструзионных силиконовых профилей	Серия сплошных прозрачных силиконовых экструзионных профилей
IP-рейтинг	IP65	IP67	IP67	IP67	IP67	IP68
Применимо к	Для светодиодной ленты COB шириной 5 мм для печатных плат	Для печатных плат шириной 8 мм/10 мм/12 мм.	Для светодиодной ленты COB шириной 10 мм	Для светодиодной ленты COB шириной 8 мм	Для светодиодной ленты COB шириной 3 мм	Для печатных плат шириной 8 мм/10 мм/12 мм.

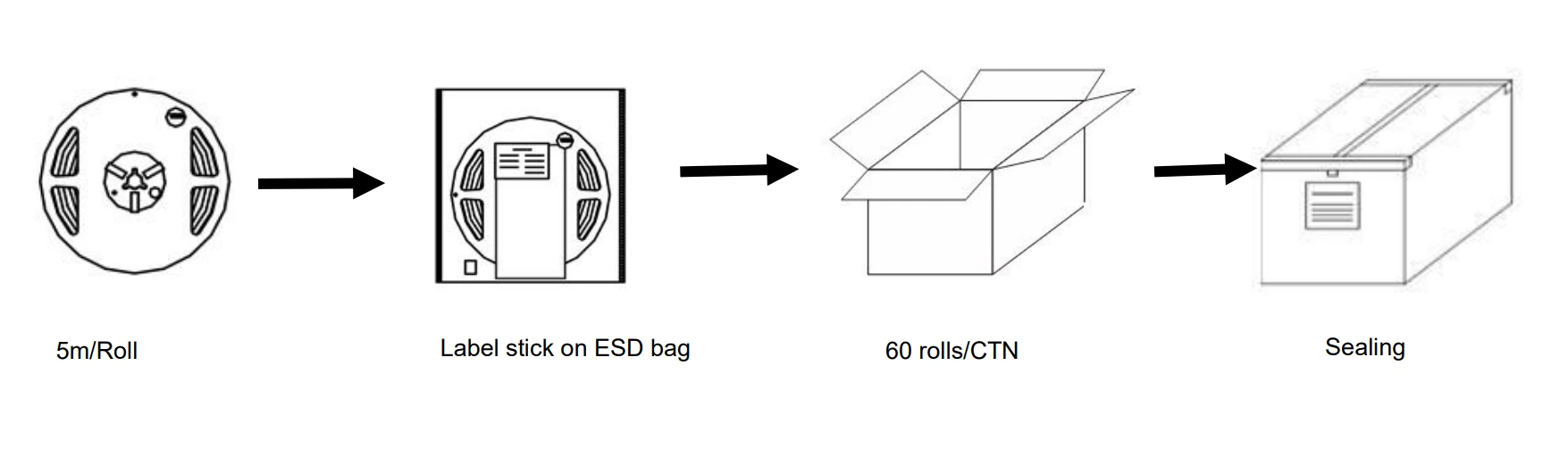

Информация об упаковке и доставке адресных RGB COB светодиодных лент с боковым излучением

Профессиональный производитель и поставщик адресных RGB COB светодиодных лент с боковым излучением

Компания YESUN LED, основанная в 2013 году, является производителем из Шэньчжэня, специализирующимся на светодиодных вывесках и решениях для коммерческого освещения. Благодаря автоматизированным производственным мощностям площадью 5000 м², выделенным линиям поверхностного монтажа и строгому контролю качества на всех этапах производства, мы поддерживаем OEM/ODM-проекты для клиентов из более чем 100 стран. Чтобы узнать больше о нашей команде, заводе и производственных возможностях, посетите страницу «О нас» .

Сертификация и соответствие продукции стандартам

Наша продукция соответствует международным стандартам, включая сертификаты UL, ETL, CE и RoHS, что позволяет удовлетворять различным требованиям рынка.
Полный пакет документов для получения сертификатов и возможность их загрузки доступны в нашем Центре загрузки сертификатов .

Процесс контроля качества адресных RGB COB светодиодных лент с боковым излучением

Мы применяем строгие стандарты контроля качества на всех этапах производства, чтобы обеспечить стабильную работу и надежное качество перед отгрузкой.
